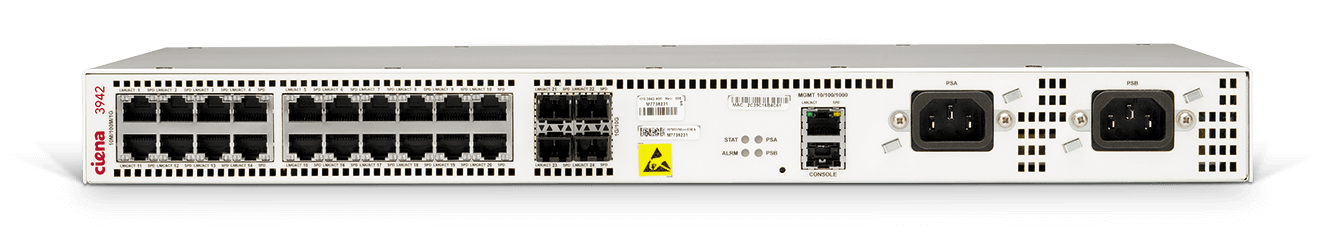

3942

Der Ciena 3942 Service Delivery Switch ist ein kompakter Paketswitch mit hoher Dichte und bietet niedrige Gesamtbetriebskosten für Metro-Netze, die kosteneffiziente Kupferschnittstellen für MDU/MTU-Implementierungen erfordern.

Funktionen

Eine kosteneffiziente Lösung für MDU/MTU-Implementierungen, bei denen die Kupferinfrastruktur in Gebäudeschächten und Verteilerschränken untergebracht ist

Bietet GE-Aggregation mit hoher Dichte und niedrigem Platzbedarf in einer blockierungsfreien Architektur mit Leitungsgeschwindigkeit, mit zwanzig 10/100/1000Base-TX-Ports und vier 1GbE/10GbE-Multi-rate SFP+-Ports

Mit doppelt ausgelegten Gleich- oder Wechselstromnetzteilen in einem hochverfügbaren Paket von 1HE

Unterstützt die Zero-Touch-Provisionierung zur Reduzierung der Betriebskosten und Beschleunigung der Serviceinbetriebnahme und erstellt eine Geburtsurkunde für den Service mit integrierten Service-Aktivierungstests

Entspricht der MEF CE2.0-Spezifikation für E-Line-, E-LAN-, E-Tree- und E-Access-Services

Beinhaltet flexible Datenübertragungsoptionen einschließlich G.8032-Ringe, 802.1q VLANs, 802.1ad Provider VLANs (Q-in-Q), IP/MPLS und MPLS-TP

Spezifikationen

+ Schnittstellen
- 4 x 1/10G SFP+-Port
- 20 x 10/100/1000Base-TX RJ-45-Ports
- 1 x 10/100/1000M RJ-45-Management-Port
- 1 x Konsolenport (RJ-45, EIA-561)
+ Ethernet
- IEEE 802.3 Ethernet
- IEEE 802.3-2008 10-Gigabit Ethernet
- IEEE 802.3z Gigabit Ethernet
- IEEE 802.3ab 1000Base-T
- IEEE 802.3u 100Base-TX
- IEEE 802.1D MAC-Bridges
- IEEE 802.1Q VLANs – mit 802.1p-Priorität
- IEEE 802.1ad Provider Bridging (Q-in-Q) VLAN - gesamter S-VLAN-Bereich
- VLAN-Tunneling (Q-in-Q) für Transparent LAN Services (TLS)
- MAC Learning Control pro Port
- Rapid/Multiple Spanning Tree (RSTP/MSTP)
- IEEE 802.3ad Link Aggregation Control Protocol (LACP)
- Multi-Chassis LAG Aktiv-/Standby-Schutz
- ITU-T G.8032 Ethernet Rings Protection Switching
- Jumbo Frames bis 9.216 Byte
- Layer 2 Control Frame Tunneling
- Private Forwarding Groups
- Entspricht MEF CE 2.0.
  - E-LINE: EPL, EVPL
  - E-LAN: EP-LAN, EVP-LAN
  - E-Access: Access EPL, Access EVPL
  - E-Tree: EP-Tree, EVP-Tree
+ Carrier Ethernet OAM
- IEEE 802.1ag Connectivity Fault Management (CFM)
- IEEE 802.3ah Ethernet in the First Mile (EFM)
- IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
- Performance Monitoring nach ITU-T Y.1731
- RFC 2544 Performance Benchmarking Test, Generierung und Reflexion bis zu 1GE
- ITU-T Y.1564 Ethernet Service Activation Testmethode
- RFC 5618 TWAMP Responder und Receiver
- TWAMP Sender
- TWAMP Timestamp-Genauigkeit +/- 1 ms
- Dying Gasp mit Syslog- und SNMP-Traps
+ Quality of Service
- 8 Hardware-Warteschlangen pro Port
- Committed und Excess Information Rate (CIR, EIR)
- Klassifizierung basierend auf
  - IEEE 802.1D Priority
  - VLAN, Quellport, Zielport; IP Precedence und IPDSCP
  - Quality of Service für Layer 2, 3, 4
- Ingress Metering pro Port
- Ingress Metering pro Port, pro CoS
- Ingress Metering pro Port, pro VLAN
- Bis zu 4000 Ingress Meters pro Port
- Bis zu 4000 Ingress Meters pro System
- Prioritäts-Mapping C-VLAN- zu S-VLAN
- S-VLAN-Priorität basierend auf C-VLAN-ID
- VLAN-basierte Klassifizierung, Messung und Statistik
- QoS pro Port und VLAN mit CIR- und EIR-Traffic auf Egress-Queues
+ MPLS/VPLS/MPLS-TP
- RFC 2205, 3031, 3036, 3985 MPLS Pseudowire Emulation Edge-to-Edge (PWE3)
- RFC 5654 MPLS-Transport Profile (TP)
- Statische LSP-Bereitstellung
  - 1:1 Tunnelschutz
  - LSP BFD über Gal/Gach
- MPLS Virtual Private Wire Service (VPWS)
- RFC 4762 VPLS (Virtual Private LAN Service) und Hierarchical VPLS (H-VPLS)
- Provider Edge (PE-s)-Funktionen für VPLS und H-VPLS
- VPLS mit mehreren virtuellen VPLS-Mesh-Verbindungen
- H-VPLS mit virtuellen Hub-and-Spoke-Verbindungen
- MTU-s-Funktionalität für H-VPLS-Bereitstellung
- MTU-s-Multihoming (redundante VCs zu verschiedenen PE-s-Switches)
- Virtuelle MPLS-Verbindung als virtuelle H-VPLS-Spoke-Verbindung
- Virtuelle Q-in-Q-Ethernet-Verbindung als virtuelle H-VPLS-Spoke-Verbindung
- MPLS Label Switch Path(LSP)-Tunnel-Gruppen
- MPLS Label Switch Path (LSP) Tunnel-Redundanz
- Layer 2 Control Frame Tunneling über virtuelle MPLS-Verbindungen
- RFC 3209 RSVP-TE (für MPLS-Tunnel-Signalisierung)
- RFC 3630 OSPF-TE (für MPLS-Tunnel-Routen)
- RFC 3784 IS-IS-TE (für MPLS-Tunnel-Routen)
- RFC 3036 LDP & Targeted LDP (für VPLS VC-Signalisierung)
- RFC 4090 MPLS Fast ReRoute-Signalisierung
- LSP Ping und Traceroute
+ Multicast-Management
- RFC 2236 IGMPv2-Snooping
- IGMPv3 PDU-Unterstützung
- IGMP-Domänen
- IGMP Message Filtering
- IGMP Inquisitive Leave
- Broadcast/Multicast Storm Control
- Unknown Multicast Filtering
- Well-known Protocol Forwarding
+ Netzwerk-Management
- Enhanced CLI
- CLI-basierte Konfigurationsdateien
- SNMP v1/v2c/v3
- SNMPv3-Authentifizierung und Nachrichtenverschlüsselung
- RFC 1213 SNMP MIB II
- RFC 1493 Bridge MIB
- Ethernet-like Interface MIB (RFC 1643
- RFC 1573 MIB II Schnittstellen
- RFC 1757 RMON MIB – einschließlich persistenter Konfiguration
- RFC 2021 RMON II- und RMON-Statistiken
- Statistiken pro VLAN
- RADIUS Client- und RADIUS-Authentifizierung
- RFC 2866 RADIUS-Accounting
- TACACS + AAA
- RFC 2131 DHCP-Client
- RFC 3315 DHCP für IPv6 (DHCPv6)
- RFC 6221 Lightweight DHCPv6 Relay Agent (LDRA)
- RFC 1305 NTP-Client
- RFC 1035 DNS-Client
- Telnet-Server
- RFC 1350 Trivial File Transfer Protocol (TFTP)
- RFC 959 File Transfer Protocol (FTP)
- Secure File Transfer Protocol (SFTP)
- Secure Shell (SSHv2)
- Syslog mit Syslog Accounting
- Port State Mirroring
- Virtual Link Loss Indication/Remote Link Loss Forwarding (VLLI/RLLF)
- Dual-Stack IPv4/IPv6 Management Plane
- Lokaler Konsolenport
- Umfassendes Management über Ethernet Services Manager
- Automatische Remote-Konfiguration über TFTP, SFTP
- Software-Download/Aktualisierung über TFTP, SFTP
+ Service Security
- Entspricht und ist zertifiziert nach Common Criteria EAL2
- Egress Port Restriction
- IEEE 802.1X Port-basierte Netzzugriffssteuerung (RADIUS/MD5)
- Protokollfilterung auf Layer 2, 3, 4
- Broadcast Containment
- Benutzerzugriffsrechte
- Service-Zugriffssteuerung pro Port oder VLAN
- Hardware-basierte DOS-Attacken-Abwehr
- MAC-Adresstabellen-Kapazität
- 32.000 MAC-Adressen
- Stromversorgungsanforderungen
- Zwei integrierte redundante Netzteile
- DC-Eingangsspannung: -48, -/+36 VDC (nominal)*
- AC-Eingangsspannung: 100 V, 240 VAC (nominal)
- AC-Frequenz: 50/60 Hz
- Maximale Leistungsaufnahme: 86 W
+ Behördenzulassungen
- Behördliche Kennzeichnungen:
  - NRTL (Canadian Standards Association)
  - CE-Kennzeichnung (Europäische Union)
    - EMV-Richtlinie (2014/30/EU)
    - LVD-Richtlinie (2006/95/EC)
  - RoHS2-Richtlinie (2011/65/EU)
  - Australia C-Tick (Australien/Neuseeland)
  - VCCI (Japan)
- Emissionen:
  - FCC Teil 15 Klasse B
  - Industry Canada ICES-003 Klasse B
  - VCCI Klasse B
  - CISPR 22 Klasse B
  - GR-1089 Ausgabe 6
  - EN 55022
- Störfestigkeit (EMV):
  - CISPR 24
  - EN 55024
  - GR-1089 Ausgabe 6
  - EN 300 386
- Leistung:
  - ETSI EN 300 132
- Sicherheit:
  - EN 60950-1
  - CAN/CSA C22.2 Nr. 60950-1-07
  - UL 60950-1 2. Ausg.
  - IEC 60950-1
- Umweltschutz:
  - RoHS2-Richtlinie (2011/65/EU)
  - WEEE 2002/96/EC
+ Umgebungsbedingungen
- GR-63-CORE, Ausgabe 4 – NEBS Level 3
- GR-1089 Ausgabe 6 – NEBS Level 3
- GR-3108 Ausgabe 2 „Network Equipment in the Outside Plant (OSP)“ Klasse 2
- ETSI 300 019 Klasse 1.2, 2.2, 3.1E
- Betriebstemperatur:
  - -5 °C bis +65 °C (23 °F bis +149 °F)
  - Lagertemperatur: -40 °C bis +70 °C (-40 °F bis +158 °F)
- Relative Luftfeuchtigkeit:
  - 5 % bis 90 % (nicht kondensierend)
+ Technische Merkmale
- Abmessungen:
  - 444 mm (B) x 252 mm (T) x 44 mm (H);
  - 17,5 Zoll (B) x 9,9 Zoll (T) x 1,75 Zoll (H)
- Gewicht:
  - 4,5 kg; 9,9 lb
